Jeg brukte en tegning av en brakett som jeg hadde laget før. Målet var å endre diameteren til sylindrene til innvendig Ø12 og utvendig Ø20 og å forlenge sylindrene til 60 mm.
Sylinderen og platen var blitt heftet sammen.
Det jeg gjorde først var å trykke "CTRL" samt å klikke på både sylinderen og sylinderen til hullet slik at jeg kunne velge kun sylindrene for å forandre deres størrelser i Properties.
Etter at jeg hadde forandret høydene og radiusene, ble resultatet som vises på bildet nedenfor. Sylinderen ble minsket uten hull.
Sylinderen til hullet måtte flyttes eller forlenges oppover slik at hullet til sylinderen ble skapt. Den enkleste måten å gjøre det på var å velge "2D Wireframe" fra listen øverst til venstre i modelleringsområdet.

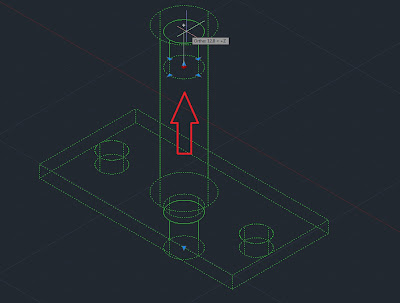

Sylinderen til hullet ble synlig, og det ble lettere å peke på den. Etter at sylinderen til hullet hadde blitt valgt, trykket jeg senterpunktet til toppflaten og flyttet eller forlenget den oppover.
Så valgte jeg "XRay" fra listen øverst til venstre i modelleringsområdet igjen. Da ble hullet skapt og braketten ble synlig. Her er resultatet :
