Belysning i 3D Max Design

I går lærte jeg litt om hvordan belysning og skygge fungerer i 3D Max design.
Det er ikke så lett å få orden på riktig lys og skygge i 3D Max design. Her er et eksempel på interiørtegning i 3D som jeg har jobbet med :

Her var taket veldig mørkt.

Slo daglyset av for å gi natteffekt.

Skapte et ekstra lys og justerte litt instillingene i parameter. Her brukte jeg "Color : Halogen (Warm), Shape : Sphere", intensitet ble halvert mens radiusen ble forstørret.

Brukte "copy" etter å ha satt et ekstra lys, og valgte "instance" slik at det er mye lettere å forandre instillingen til lysene. Brukte "Allign : Center" til å plassere lysene i armaturene i taket.

Her ble taket litt lysere, og gulvet ble litt reflektert av lyset ("glossy") etter materialet har blitt forandret.

Render setup og bakgrunn i 3D Max Design

"8" - knappen / Rendering>Exposure Control

Generate Finale Gather Map under Indirect Illumination som gjør det mye fortere å rendere et bilde.

Bakgrunnsinstillingen

Størrelsen av renderbildet

Tilpass bakgrunnsbildestørrelsen med renderbildet i Photoshop (PNG)

Slik ble lyset og bakgrunnsbildet etter å ha blitt plassert. Her brukte jeg "free light (shape : cylinder)" og "target light (shape : disc)". Distribution light : Photometric Web.

3D Max Design

I dag har jeg jobbet litt med å legge materialer og sette bakgrunn og daglys i 3D Max design. Jeg prøvde også å justere materialinnstillingen i parameter.

Ja, slik blir resultatet :

CAVm3 Produktvisualisering og -animasjon

Avslutningsoppgave for CAVm3 :

Her jobbet jeg mer med messestanden fra CADHP1.

Eksporterte messestandstegningen fra AutoCAD til 3D Max Design :

Importerte messestandstegningen i 3D Max Design :

Laget noen grupper av hvert enkelt objekt :

Laget en animasjon :

Messestanden min består av mange objekter, og det tok lang tid til å ordne deres animasjonsbevegelser.

Ved bruk av "move" og "rotate" laget jeg noen variasjoner av objektbevegelser

Endret "time configuration"-en

Brukte "8" knapp til å endre bakgrunnsfarge

Her tegnet jeg "circle" som "path" og brukte "targeted camera" ved hjep av "Walkthrough Assistant"

Gjemte animasjonskameraen og sin "path" under "Display"

og justerte renderinnstillingen. I dette tilfelle valgte jeg størrelsen 800 x 600, og det tok omtrent 2 timer og et kvarter til å rendere animasjonen.

Slik blir resultatet av animasjonen :

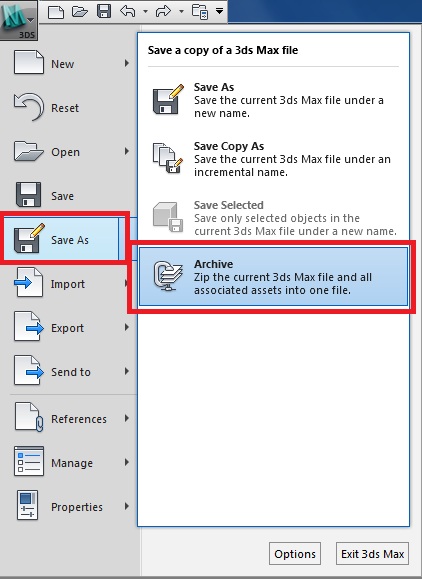

Lagret max-fil som skulle innleveres :

CAVm3 Produktvisualisering og -animasjon

Dagens prøvetegning med 3D Max Design :

CAAm3 Ark. dokumenter

I dag har jeg blitt ferdig med innleveringsoppgaven for CAAm3 Ark. dokumenter.
Slik ble resultatet :

3D DWF

Romplan 1. etg

Romplan 2. etg

Plantegning 1. etg og målsetting

Plantegning 2. etg og målsetting

Fasader

Fasader

3D Section og Snitt

3D Section og Snitt

Section og Detail View

Dør og Vindu Legend

3D View

3D View

Render bilder - eksteriør

Render bilder - interiør

Autodesk Revit Architecture English Tutorials

Getting Started Tutorial :


Her blir tegningen min:
