CAAm1 - Arkitektur grunnleggende : Bruke Revit Architecture

Floor Plans:

Floor Plans inneholder de view'ene vi modellerer og målsetter i osv. Når man endrer noe i en view, vil disse endringene oppdateres i alle andre views.

Kopier lages ved å velge ønsket view så høyreklikke på den > velg Duplicate View > så Duplicate. Tags og målsetting vil ikke følge med ved bruk av kun Duplicate.

Duplicate with Detailing lager en kopi hvor Tags og målsetting følger med (detaljer med andre ord).

Duplicate as a Dependent lager en eksakt kopi av view'en som vil påvirkes av alle endringer i original-view'en. Fordelen med denne er at man kan lage et utsnitt av selve view'en.

Ønsker man å lage en view hvor man kan fjerne Tags uten at originalen påvirkes, lager man først en Dependent kopi, så høyreklikker man på view'en > velger Convert to Independent view.

Definere ny etasjer:



Velg markeringen for 2 etg > høyreklikk og velg Create Similar > dra ut høyden du skal ha

 > klikk så en gang til for å definere siste punktet parallelt med 2 etg. Endre navnet ved å dobbeltklikke på navnet.



Legg merke til at det har blitt definert en ny view under Floor Plans.

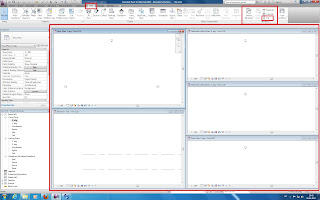

Flere Views samtidig:



 Når man endrer noe på et bygg kan det noen ganger være nyttig å se forandringen fra flere views. For å vise flere views samtidig gjør vi følgende > åpne ønskede views fra Project Browser > velg View arkfanen på Ribbon > under Windows tab'en velg Tile.

Reference Planes:

Er konstruksjonslinjer/ plan som man kan plassere i modellen for å etablere senter - linjer og hjelpelinjer for symmetrisk geometri.
Reference Planes kan brukes i for - bindelse med det meste av det man kan modellere i Revit, f.eks vegger og trapper.
Reference Planes finner man på Home arkfanen under Work Plane tab'en på Ribbon.
