CADm3 : Teknisk tegning - "Avslutningsoppgaven : Rør og Deksel" - Del 2

I dag har jeg blitt ferdig med avslutningsoppgaven for modul 1.03 "Teknisk tegning".

Dette er avslutningsoppgaven for Modul3 som jeg har tegnet :

1. Sammenstilling (Rør, deksel, skruer og mutter)

Modell (DWG-fil)

Layout og Viewport

Plot (Design Review)



2. Tegning (A3-Layout) av rør-delen i 3 riss

Modell (DWG-fil)

Layout og Viewport

Plot (Design Review)

3. Tegning (A3) av dekslet i 3 riss

Modell (DWG-fil)

Layout og Viewport

Plot (Design Review)

CADm3 : Teknisk tegning - "Avslutningsoppgaven : Rør og Deksel" - Del 1

I dag har jeg begynt med avslutningsoppgaven for modul 1.03 "Teknisk tegning".

Innholdet i oppgaven er å tegne rør og deksel :

• 1 sammenstilling av alt, med stykkliste og detaljsnitt

• 1 tegning (A3-Layout) av rør-delen i 3 riss, ferdig målsatt med skjulte linjer og senterlinjer

• 1 tegning (A3) av dekslet i 3 riss, ferdig målsatt med skjulte linjer og senterlinjer. Sideriss skal vises som snitt, husk snittmarkering.

Jeg synes at oppgaven er ganske komplisert.
Først og fremst måtte jeg begynne med å sjekke og tilpasse alle instillingene i Mekanisk Template,

 hente ut mål fra en 3D modell som er blitt oppgitt,

og lage 2D tegninger av det. Først tegnet jeg utkast av snittet og projisjerte det etterpå for å lage riss til røret.

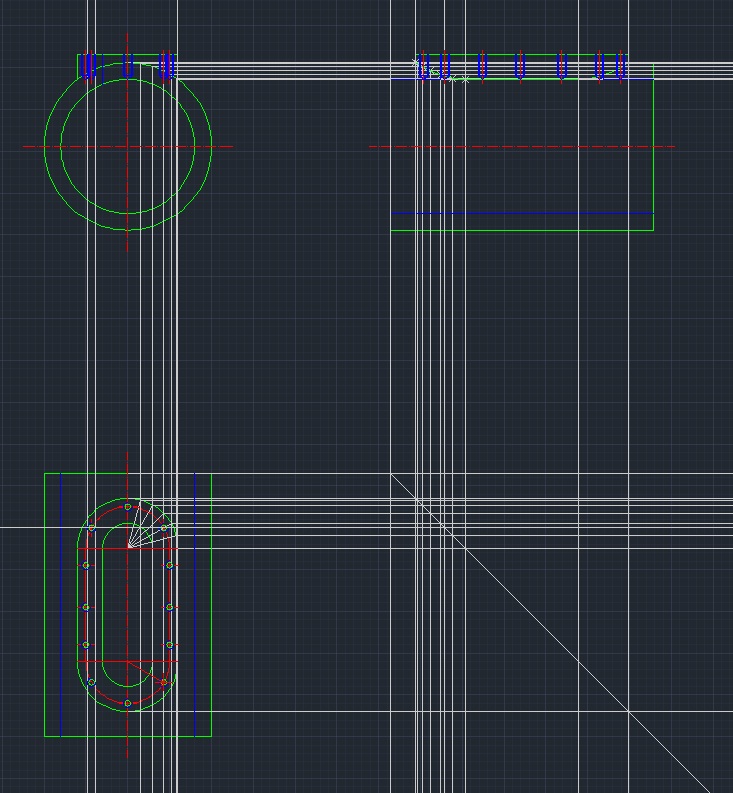

Etter å ha blitt ferdig med projisjering tegnet jeg 3 riss av røret ved å legge en projeksjonslinje på 45 grader. Jeg brukte også hjelpelinjer (Construction Lines) til å projisjere buene og tegnet ny bue ved hjelp av Multiple Points (Format - Point Style - symbol X) og Spline som vises i den røde rektangelen.

På den andre siden brukte jeg Mirror til å lage bue. Som gjør det mye enklere.

CADm3 : Teknisk tegning - "Målsetting/Dimension" - Symbolet Ø

Jeg har lært hvordan jeg kunne lage symbol "Ø" på målsettingen, og på Properties kan jeg legge til diameter tegn under Primary Units/ Dim prefix. For å sikre at det blir diametertegn må jeg bruke koden %%c.

Jeg kan også sjekke det i teksteditoren på @-knappen hvis jeg glemmer koden. Slik som vises på bildene nedenfor :

Vi bruker ikke "Ø" fra tastaturet. Det virker fint så lenge vi har norsk tegnsett installert på vår maskin, men i internasjonal sammenheng er ikke det gitt. Da vil det vises "?" istedet.

CADm3 : Teknisk tegning - "Målsetting/Dimension"

I dag har jeg tegnet en fotballbane og laget et A3 Layout med 2 Viewport'er, 1 med 1:500 og 1 med 1:100. Zoomet inn på sirkelen i detalj-VP. Videre har jeg en hovedviewport og en detaljviewport. Jeg måtte også målsette tegningene.

Dette er resultatet av tegningen :

Det er tre ulike målsettingsmetoder :

Metode 1: Å sette målene i Paper Space i Layout'en. Med målene går alt bra, som det skal.
Likevel er det en ulempe at målene står stille hvis vi drar/flytter tegningene. Målene vil ikke følge tegningene.

Metode 2: Å aktivisere Viewport'en og å sette målene i Model Space. Men det er også en ulempe at vi må justere størrelsene til målsettingene selv, slik at det passer godt med målestokk, og at vi må være veldig nøye med dette.
For eksempel målsettingene som ligger i de blåe rektanglene på bilde under. De mangler både tall og piler fordi jeg ikke har likestilt størrelsene til målene med målestokk til tegningen.



Løsningen er at jeg må sette Dim scale (på Properties) tilsvarende målestokken for å veie opp for dette. Etterpå ganger jeg størrelsen med 500 for så å dele den på 500 i målestokken til Viewport'en.
Dim Scale finnes på Properties til målsettingen under Fit. Jeg må klikke på målsettingen for å få tilgang til dens egenskaper. Se på bildet nedenfor :

Metode 3: En løsning som skal gjøre det enklere å målsette i Models Space, ble innført med Annotative. Den kan velges som en Dimension Style på Dimension Panel. Hvis jeg målsetter i de ulike Viewport'ene, trenger jeg ikke tenke på ulike Dim Scale'er.

CADm3 : Teknisk Tegning - "Linjetyper og tekst" - Kjøleskap

I dag har jeg blitt ferdig med Øvelse 3262. Jeg lærte hvordan jeg kunne bruke "Text", "Table Style" (Tabell) og "Multileader Style" (Leader). Kommandoene finnes på "Annotate" på Kommandoribbon.
I denne oppgaven brukte jeg kjøleskap-tegningen som jeg tegnet tidligere.

Innholdet i oppgaven :
- Lag en Table Style for en stykkliste der tabellen ligger opp-ned.
- Tittellinjen bruker Text Style 5, overskriftene 3.5 og innhold /data 2.5.
- Definer en Multileader Style for piler med 5 mm størrelse og Textstyle 5.
- Lag så en A4-Layout for kjøleskapet med ramme, Multileaders og en stykkliste.
- Legg til noen Layer'e.

Her er resultatet av tegningen min :

I prosessen av tegningen min hadde jeg et problem med å sette tallene på riktig sted i tabellen. Tallene ville ikke ligge på midten av tabellen/feltet som vises på bildet nedenfor...

Men slik er det som standard for tall, i motsetning til tekst (som systemet også oppfatter mine bestillingsnumre siden det står en strek i midten)
Jeg kunne endre det hvis jeg ønsket det, ved å markere cellene og velge "Alignment : Middle" på "Properties", under Cell.

CADm3 : Teknisk Tegning - "Tegning og Riss"

Jeg lærte hvordan jeg tegnet et riss som snitt og hvordan jeg kunne bruker "Hatch" (Skravering).

Slik er det tegningen min :
Tegning av siderisset til tidligere oppgave som snitt. Jeg tegnet også inn senterlinjene.

Forøvrig lærte jeg litt også hvordan jeg kunne bruke "Gradient".
Lekte litt med denne, valgte mine egne farger, og prøvde å skape et inntrykk av belysning ved valg av mønstre og farger.

Her er tegningen min : Tegning av et kjøleskap (Iso-Snap, 600x600x800) med topp- og dekorplate.

CADm2 : Oppsett og endring - Moduloppgave 1.02-Arkitektur

I dag her jeg blitt ferdig med avslutningsoppgaven for Modul2. Jeg valgte arkitektoppgaven : plantegning av et hus.

Dette er avslutningsoppgaven for Modul2 som jeg har tegnet :

Modell (DWG-fil)

Layout og Viewport

Plot (Design Review)

CADm2 : Oppsett og endring - "Print/Plot" (Øvelse 2351 : Mer om Viewport'er)

I dag har jeg øvd å bruke : View/ Viewports/ Polygonal Viewport og Clip

Den til venstre er laget med "Polygonal Viewport", den til høyre er konvertert av en vanlig sirkel som jeg har tegnet på Layout'en først. Også den trenger at jeg tegner et lukket objekt (Polyline/Circle - her bruker jeg Circle) på Layout'en først..

CADm2 : Oppsett og endring - "Print/Plot" (Øvelse 2323 : Mikrobølgeovn)

Tegning av en mikrobølgeovn på 400x250x300 i tre riss pluss iso.

CADm2 : Oppsett og endring - "Print/Plot" (Øvelse 2321 : Komfyr)

Laging av 3 Layout'er i komfyr-tegningen som heter:

1. 3-riss
2. Iso
3. Front

Alle skal få en ramme og et tittelfelt (rødt). Rammen skal ligge innenfor området printeren klarer og tittelfeltet er på 50 x 100.
3-riss skal ha 1 Viewport med 1:10 (låst). Iso får en VP med 1:5 (låst) og Front får 2 VP; den store med 1:5 og den lille, som viser en av bryterne, med 1:1

CADm2 : Oppsett og endring

LEKSJONER

Utvalg og endring : Objektvalg/Selection, Move/Copy, Rotate/Scale, Mirror/Stretch, Grisps

Endring og egenskaper : Array og Offset, Trim, Extend, Break, Fillet og Chamfer, Properties-panelet, Layer, Properties (egenskaper, informasjon og endring).

Print/Plot : Layout og utskrift, Viewport, Page setup



CADm2 : Oppsett og endring - "Oppgavedag"

3 tegninger av tre forskjellige braketter med tre riss pluss ISO.



CADm1 : Grunnleggende 2D - "Komfyr"

 I dag her jeg vært ferdig med avslutningsoppgaven for Modul1.

Dette er avslutningsoppgaven for Modul1 som jeg har tegnet :
Komfyren i tre riss pluss en ISO framstilling



Jeg laget bry som "Block". Jeg brukte "Create Block" og "Insert Block".
